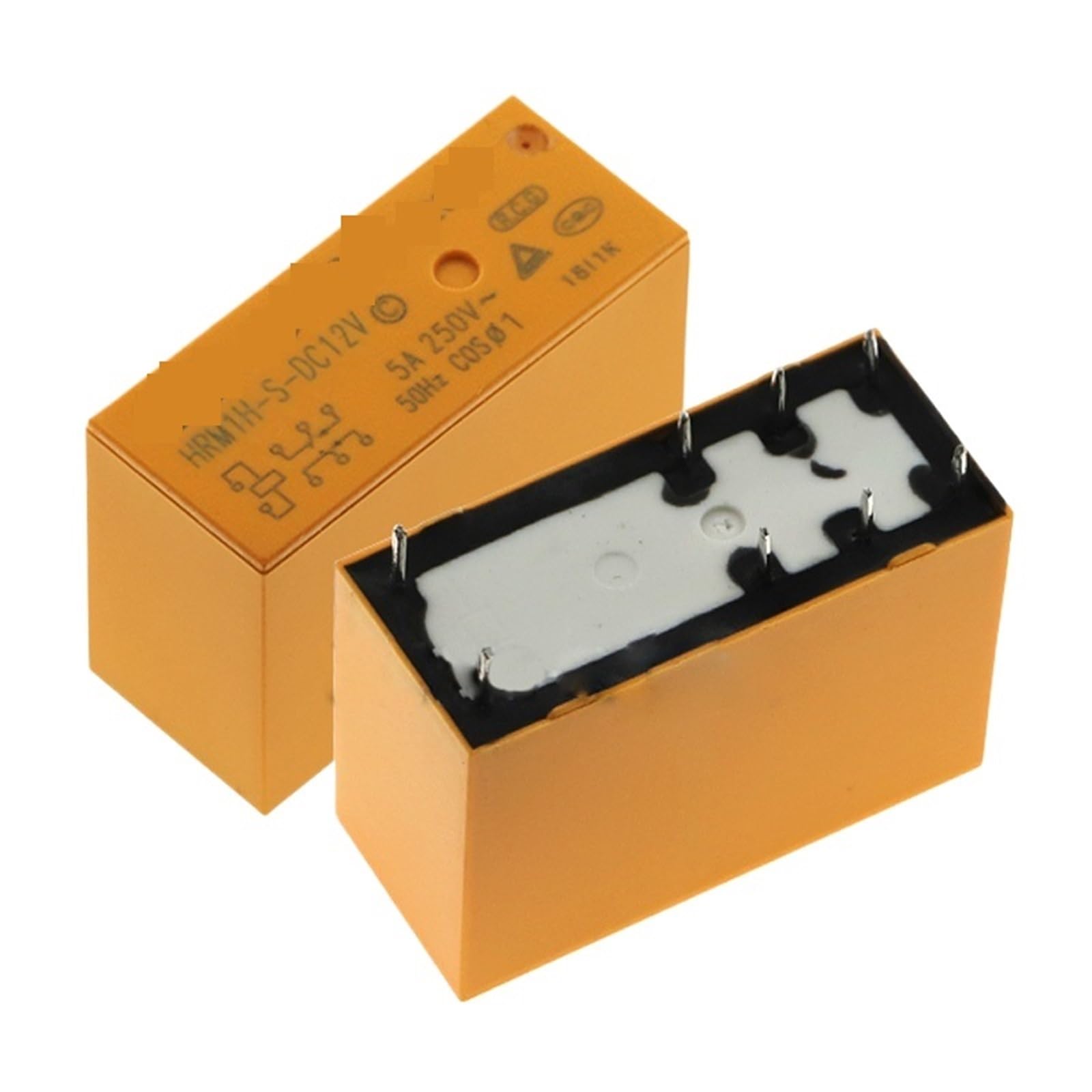

Analyse technique du relais HRM1H-S-DC12V-C à double conversion
Le composant HRM1HSDC12VC se classe parmi les relais électromécaniques miniatures de format standard. Il est spécifiquement dimensionné pour la commutation de signaux intermédiaires dans les architectures de contrôle fonctionnant sous une tension nominale de 12 V CC.
Architecture interne et raccordement électrique
La structure à 8 broches se divise en deux contacts inverseurs distincts. Cette disposition géométrique facilite l'implantation sur les circuits imprimés double face, assurant une isolation diélectrique rigoureuse entre la bobine d'excitation et les lignes de puissance de 5 A.
| Paramètre | Plage de fonctionnement |
|---|---|
| Tension nominale de bobine | 12 V CC |
| Courant de coupure max | 5 A |
| Nombre de plots de connexion | 8 broches traversantes |
| Type de contact | 2 RT (Deux groupes de conversion) |
Comportement en charge et domaines d'application
Ce relais trouve sa place dans la gestion des alarmes de sécurité, le basculement de sources d'alimentation de secours ou le relayage de sorties d'automates programmables. Sa faible consommation de bobine limite l'échauffement global au sein des coffrets électriques étanches.
